Рабочий прототип Олимпиадный технологический проект
ErgoCad-36
Эргономичная сплит-клавиатура с трекболом для моделирования в CAD-системах. Проект объединяет удобную посадку рук, компактную рабочую зону и встроенное управление курсором без отдельной мыши.
36 клавиш44 мм трекболBluetooth 5.0PMW3610Hot-swapZMK
Меньше движений к мыши
Трекбол встроен в рабочий контур клавиатуры, поэтому курсор остаётся под рукой даже в тесном рабочем пространстве.
~9860 ₽
Текущий образец создаёт основу для дальнейшей коммерциализации и малых серий.
Проблематика
Почему обычная связка «клавиатура + мышь» мешает CAD-работе
Проект вырос не из абстрактной идеи, а из конкретной рабочей задачи: уменьшить нагрузку на руки, сократить лишние движения и сделать инструмент ввода ближе к реальному инженерному процессу.
Меньше лишних движений
В CAD инженер постоянно переключается между клавиатурой и мышью. Встроенный трекбол позволяет управлять курсором, не уводя кисть от рабочей зоны.
Естественное положение рук
Split-конструкция и ортолинейная раскладка снижают ульнарную девиацию и делают посадку рук заметно спокойнее во время долгих сессий.
Настройка под рабочий процесс
Слои и макросы в ZMK позволяют адаптировать устройство под КОМПАС-3D, T-Flex, моделирование, навигацию и горячие команды.
Решение
Один продукт, который совмещает эргономику, навигацию и инженерную кастомизацию
Компоновка для инженерной работы
Каждая половина размещается под удобным углом, а вертикальные колонки уменьшают лишние горизонтальные движения пальцев.
Курсор прямо в зоне клавиатуры
Большой шар удобен для навигации по чертежам, вращения моделей и точного позиционирования без отдельной мыши.
Bluetooth 5.0 на базе nRF52840
Беспроводное подключение освобождает рабочее место, а энергия расходуется экономно благодаря микроконтроллеру и прошивке ZMK.
Hot-swap и модульный подход
Переключатели можно менять без пайки, а сама конструкция подходит для доработки, экспериментов и мелкосерийного производства.
Инженерия проекта
Разработка охватывает электронику, механику, CAD-моделирование и прошивку
Именно эта глубина делает проект убедительным: здесь есть не только идея, но и полный путь от схемы до физического устройства.

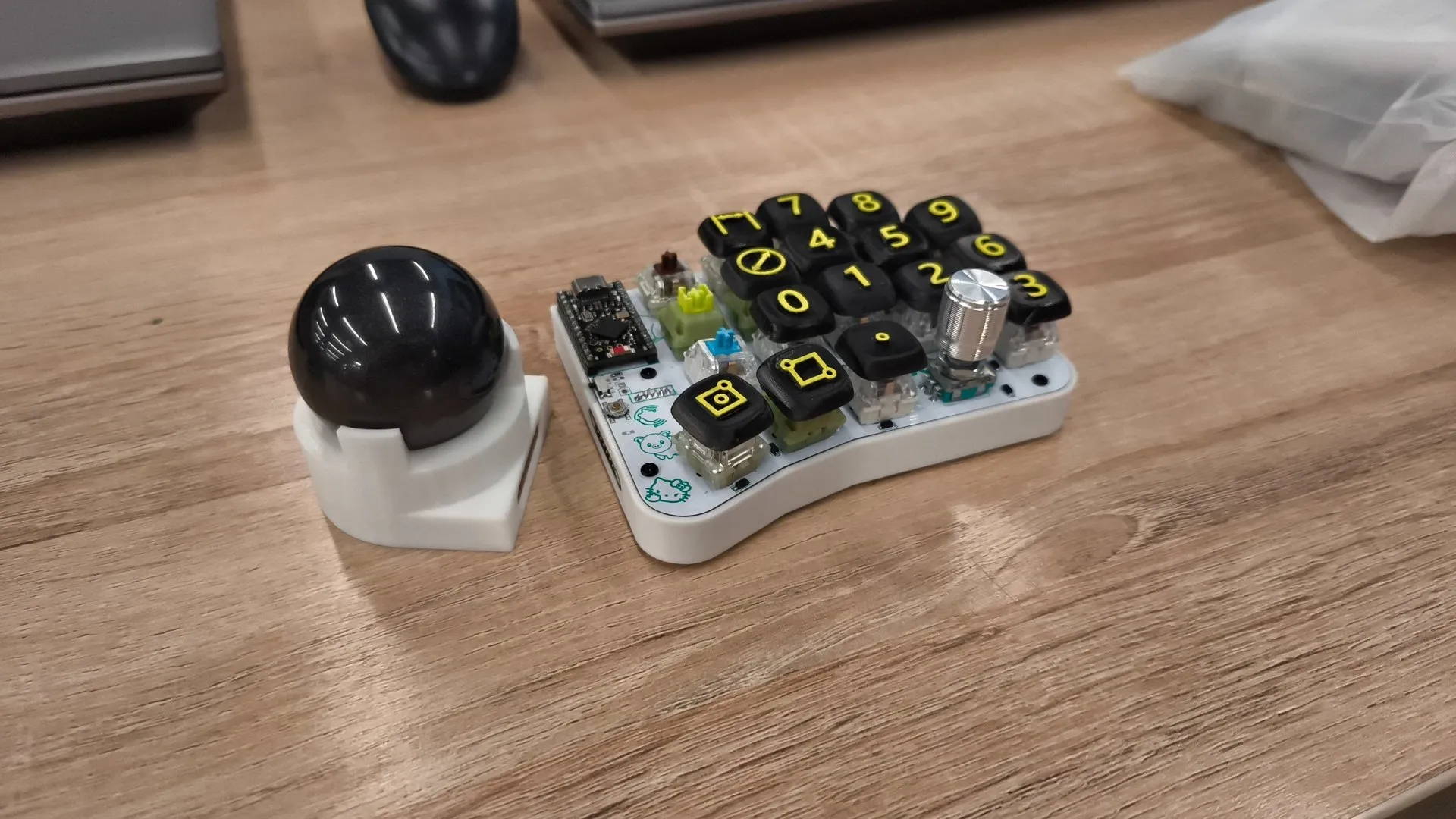

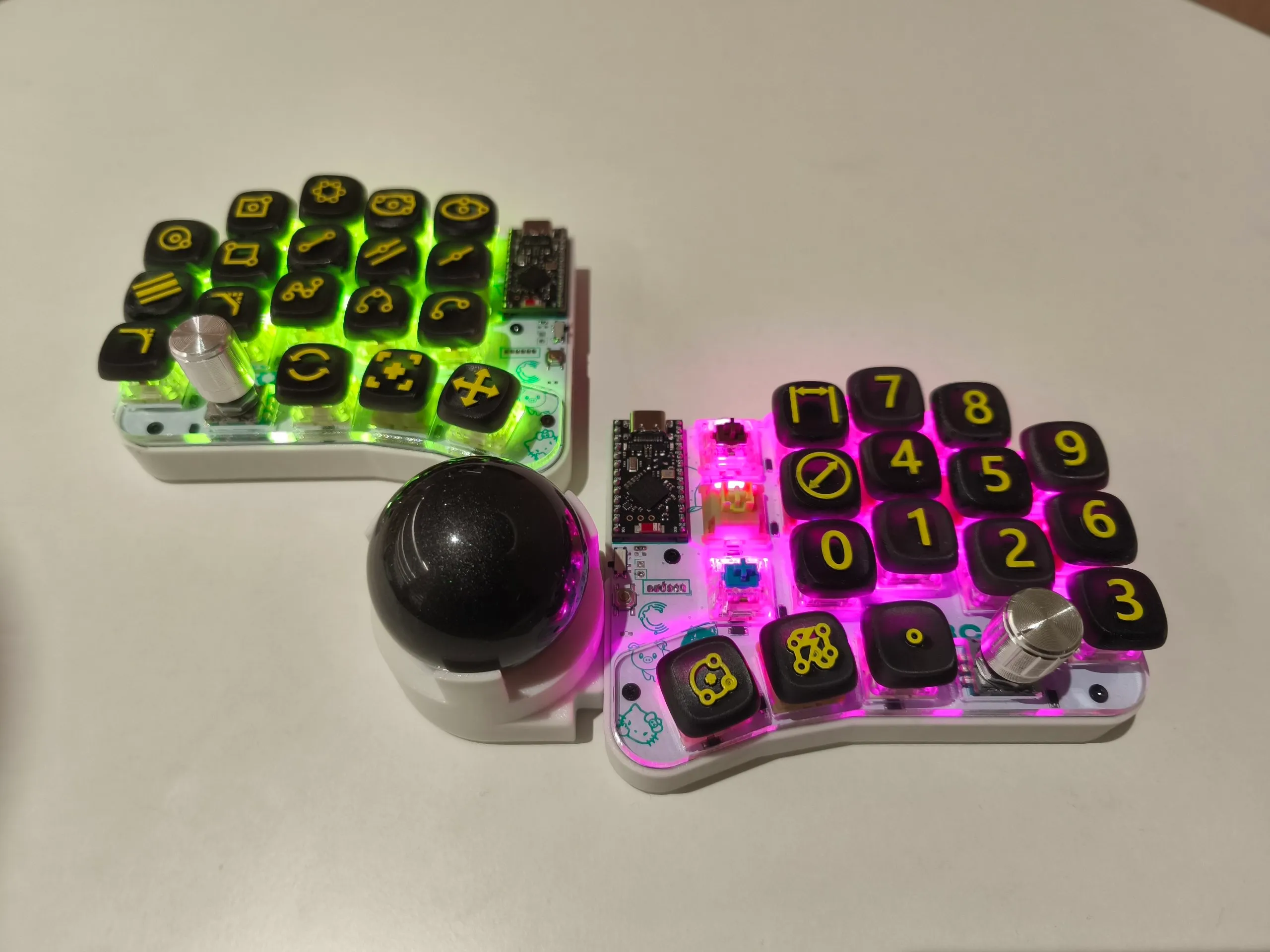

Готовый физический прототип
Компактная split-архитектура с вынесенным трекболом 44 мм
Устройство создавалось как инструмент для реальной рабочей среды, а не как декоративный концепт.
Электроника и плата
Печатная плата разработана в KiCad с собственной геометрией, трассировкой и интеграцией сенсора PMW3610.
Корпус и механика
Корпус смоделирован в CAD, изготовлен 3D-печатью и адаптирован под компактную split-архитектуру.
Прошивка ZMK
Клавиатура поддерживает Bluetooth, слои, кастомные сочетания и дальнейшую настройку под разные сценарии работы.

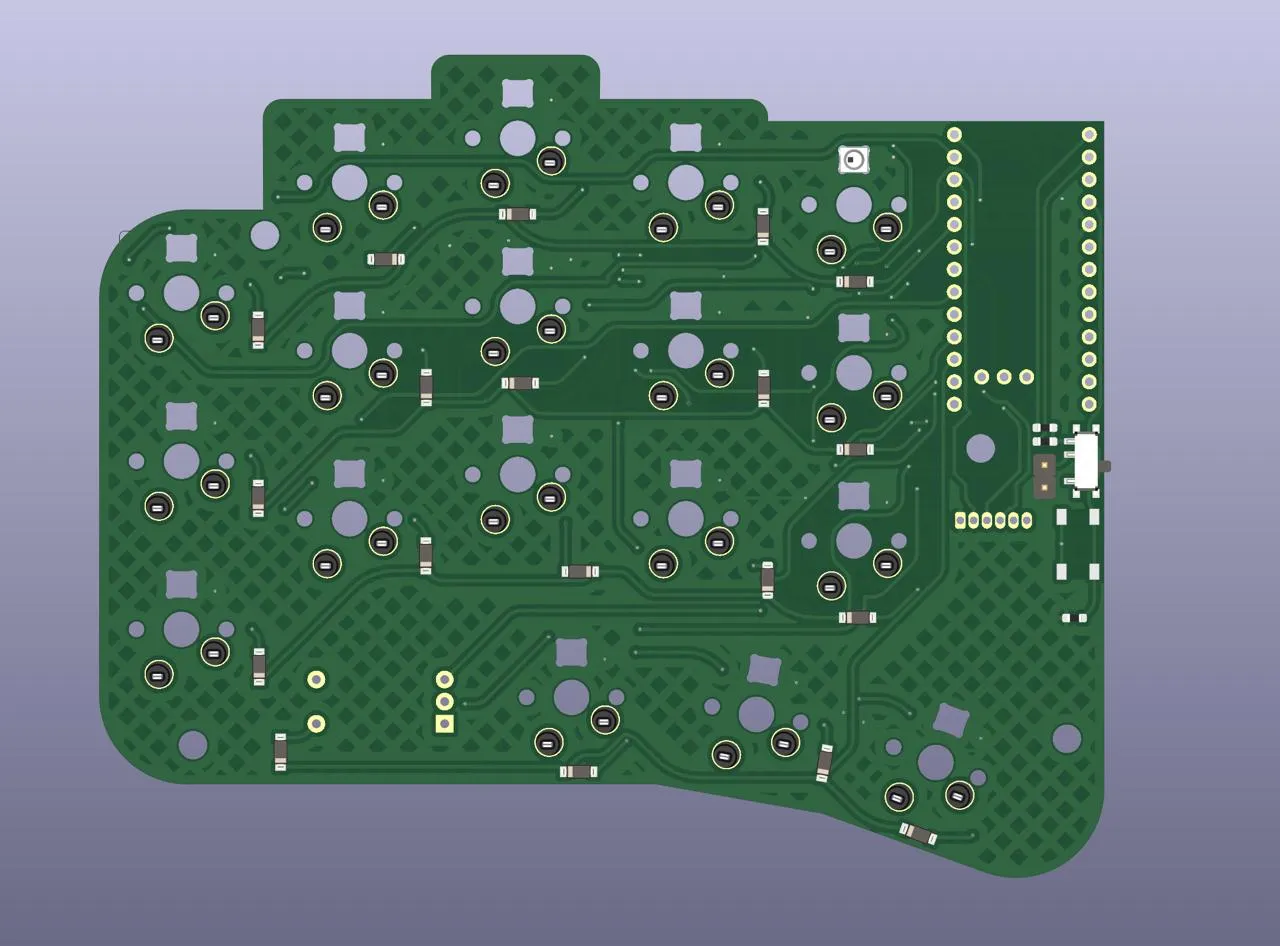

PCB render
Собственная плата под геометрию проекта

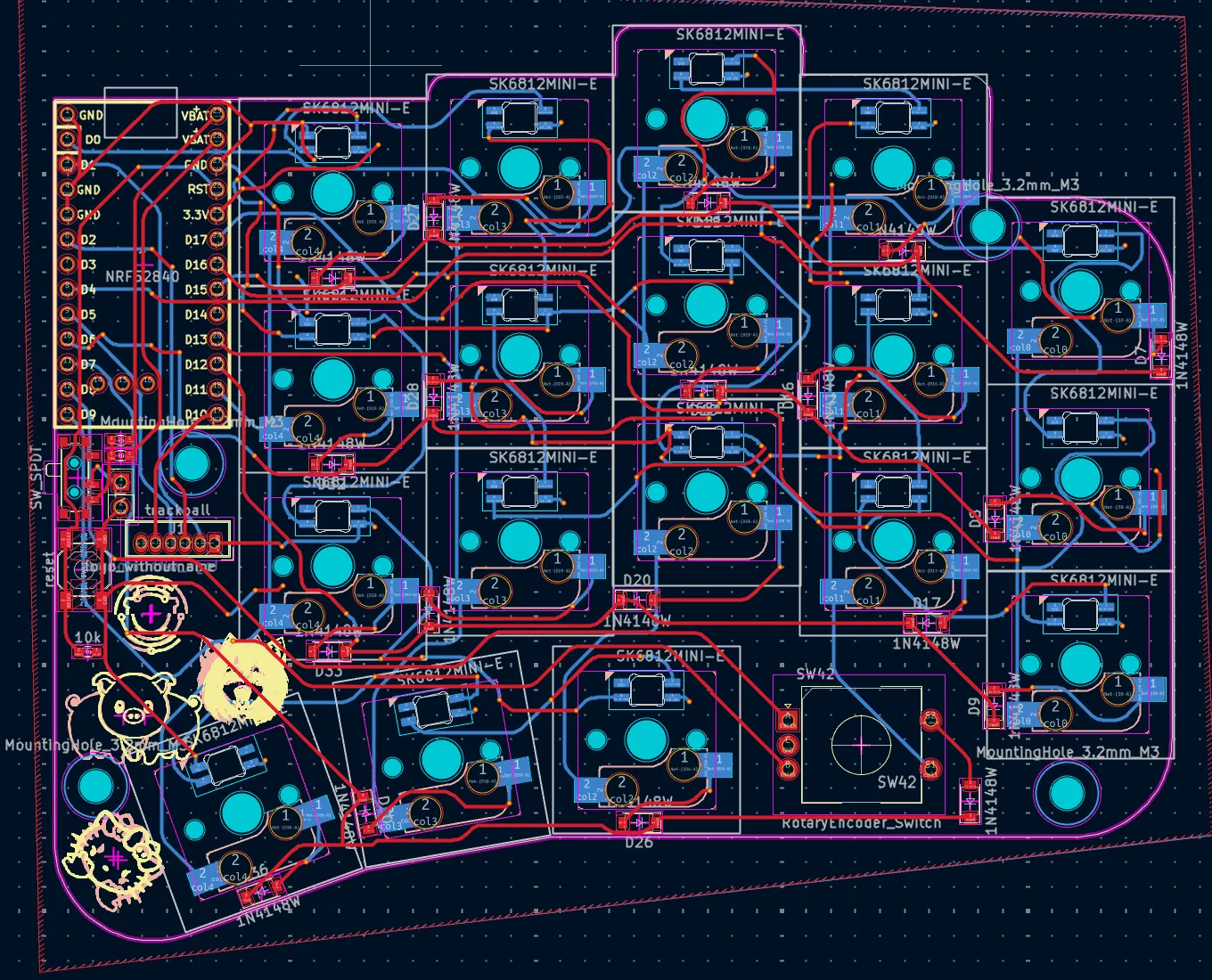

KiCad
Трассировка и компоновка

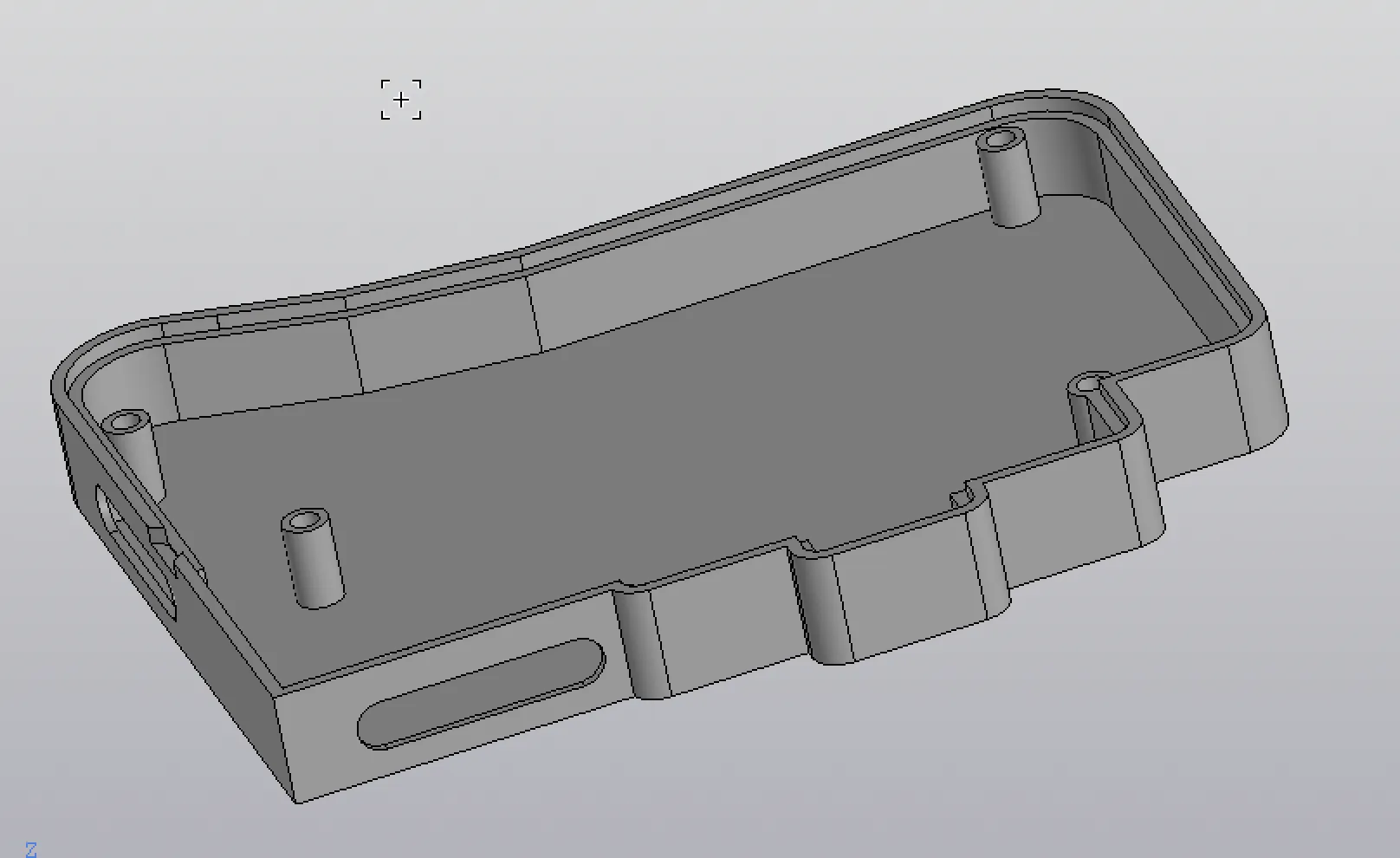

CAD model
Корпус под 3D-печать

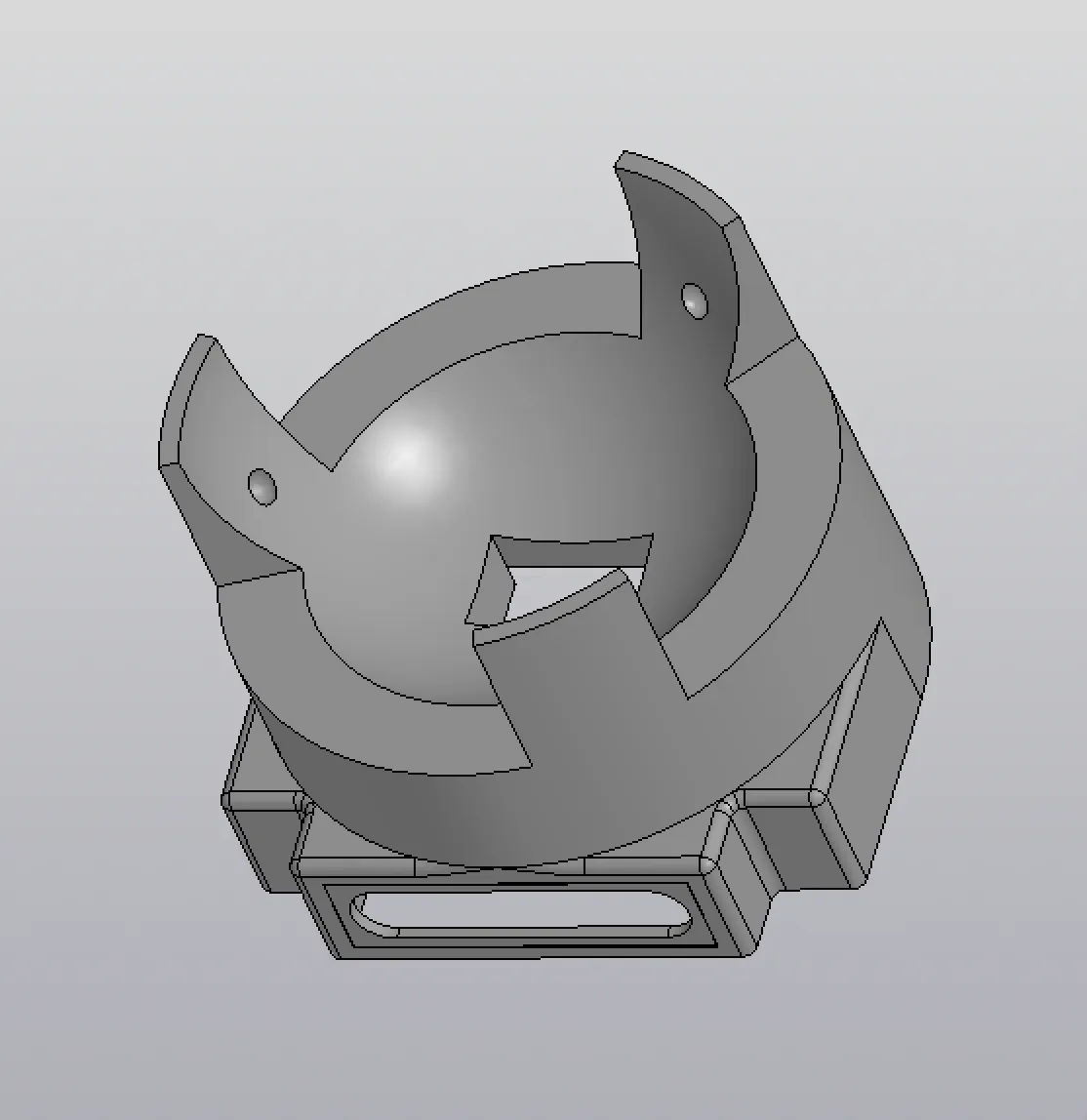

Trackball module
Отдельный узел трекбола

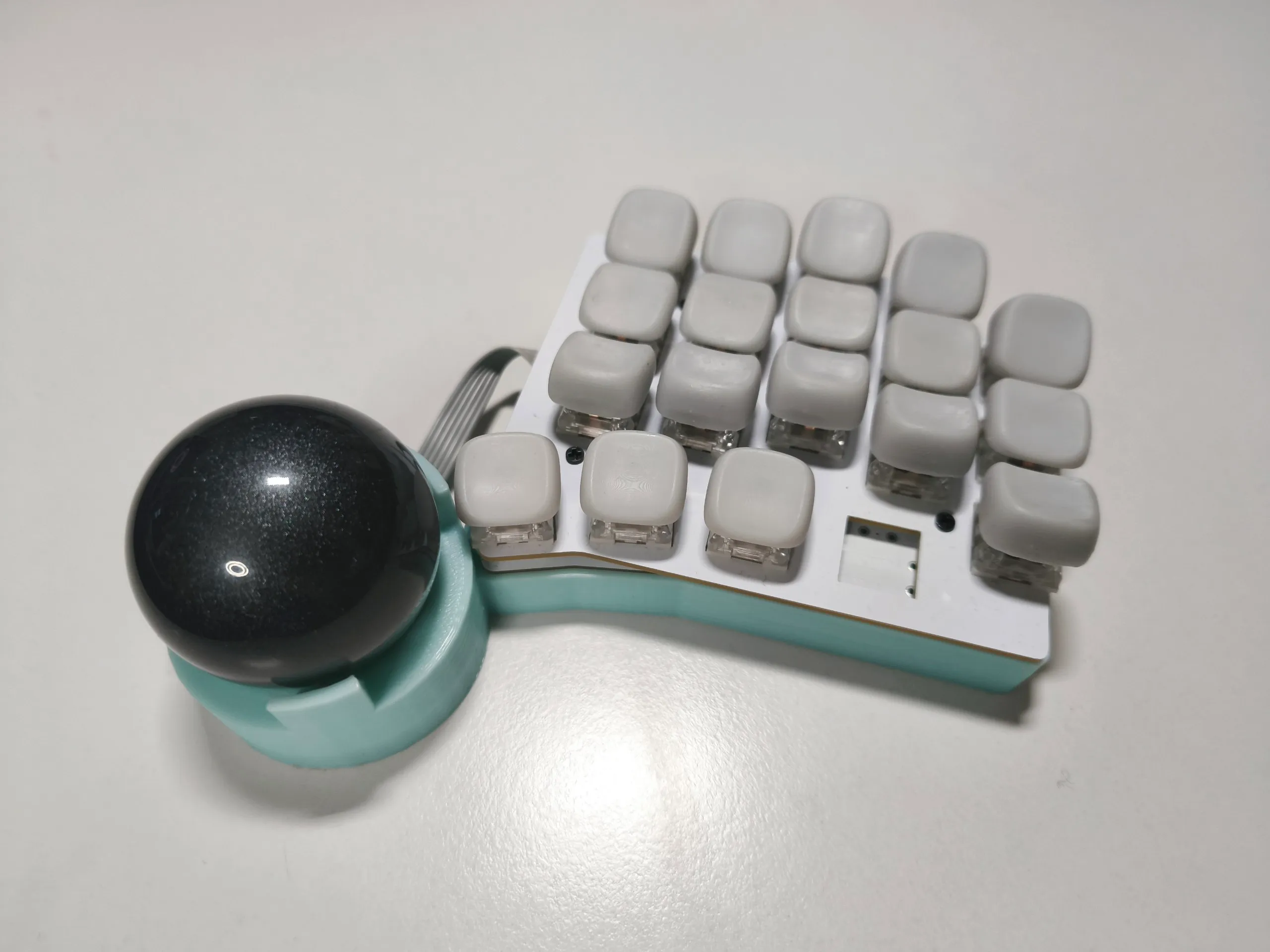

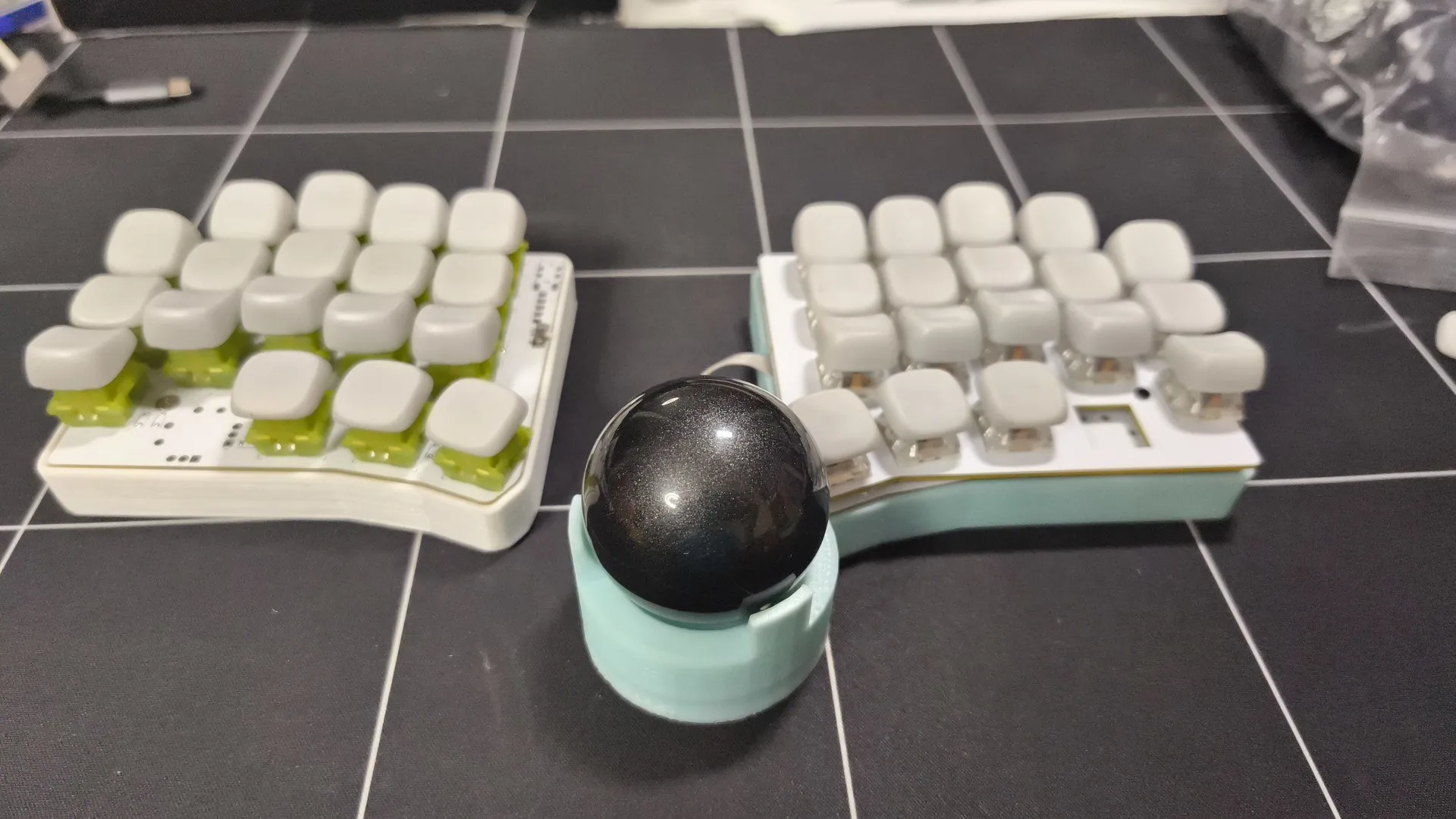

Prototype
Ранняя версия конструкции
Evolution
Эволюция визуального образа
Потенциал проекта
Проект закрывает рыночную нишу между DIY-энтузиазмом и дорогими зарубежными решениями
Для маркетинговой оценки важно не только наличие прототипа, но и понятное позиционирование: устройство решает боль, выделяется по функционалу и может развиваться до малосерийного продукта.
снижение угла отведения кисти по проектным расчётам и сравнению с обычной клавиатурой
сокращение переключений к мыши в апробации проекта
себестоимость текущего прототипа по расчётам на март 2026 года
автономность без подсветки по техническому заданию
Критерий Обычная клавиатура Существующие аналоги ErgoCad-36
Положение рук
Фиксированное положение, выше риск неестественного изгиба кистей
Частично лучше, но чаще без трекбола или без глубокой настройки
Раздельная посадка и компактная зона ввода под естественный разворот рук
Работа с курсором
Нужна отдельная мышь и постоянные перемещения руки
Отдельный трекбол или отдельная клавиатура, редко в одном решении
44 мм трекбол встроен в рабочую схему проекта
Гибкость настройки
Минимальная или отсутствует
Есть у части устройств, но часто с ограничениями
ZMK, слои, макросы и сценарии под CAD-задачи
Входной барьер
Привычно, но не учитывает эргономику
Хорошие решения есть, но стоят значительно дороже
Прототип закрывает нишу split + trackball + wireless + hot-swap
FAQ
Коротко о проекте и дальнейших шагах
Сайт выступает как маркетинговая витрина проекта: он быстро показывает продукт, инженерную базу и приглашает перейти в Telegram для контакта.
Это уже рабочий прототип или только концепт?
Это рабочий аппаратный прототип: спроектирована плата, изготовлен корпус, собрана электроника и настроена прошивка ZMK.
Почему сайт сделан как витрина, а не как полноценный магазин?
На текущем этапе важнее показать готовность продукта, инженерную глубину и рыночный потенциал. Контакт и дальнейшее обсуждение идут через Telegram.
Для кого устройство полезнее всего?
Для инженеров-конструкторов, пользователей CAD-систем, программистов, дизайнеров и всех, кто много работает с клавиатурой и курсором на ограниченном рабочем месте.
Контакт
Открыть Telegram проекта и посмотреть, как ErgoCad-36 развивается дальше
В Telegram собраны обновления по устройству, обсуждение конструкции, материалы по проекту и дальнейшее развитие идеи до коммерческого продукта.
Перейти в Telegram
Ссылка ведёт напрямую на публичный канал проекта.
